Backenbrecher BB 400 Ergonomische Handhabung und große Aufgabekorngrößen
Der Backenbrecher BB 400 wurde speziell für die Aufnahme großer Aufgabekörnungen bis 220 x 90 mm entwickelt. Die Spaltweite lässt sich stufenlos von 0 - 30 mm einstellen. Je nach Probenmaterial können Endfeinheiten bis 2 mm erzielt werden, was ein Zerkleinerungsverhältnis von 50 bedeutet. Mit dem BB 400 kann ein maximaler Durchsatz von 400 kg/h erreicht werden.
Die RETSCH Backenbrecher sind in 8 Baugrößen erhältlich. Durchsatzleistung und Endfeinheit sind vom Gerätetyp, der eingestellten Spaltweite und den Brucheigenschaften des Aufgabegutes abhängig.
Robuste Ausführung, einfache Bedienung und Reinigung sind Merkmale der RETSCH Backenbrecher. Kleine Probenmengen lassen sich chargenweise aufbereiten, für größere Mengen können die Brecher kontinuierlich arbeitend eingesetzt werden.
Ergonomische Handhabung und große Aufgabekorngrößen
Schwenkbare Fronttür erleichtert die Reinigung
Anschluss für Staubabsaugung
Brechbacken und Verschleißplatten sind in fünf verschiedenen Materialien erhältlich, die je nach Probe und Analyse ausgewählt werden können:
Für den Backenbrecher BB 400 stehen drei Trichtertypen zur Verfügung.
Der Standardtrichter kann optional mit einer speziellen Zuführeinheit ausgestattet werden. Diese kann auf einem Tisch platziert und mit bis zu 10 l Probenmaterial befüllt werden. Durch Anbringen der Einheit auf dem optionalen Stativ am Standardtrichter wird die Probe dann per Handschieber dem BB 400 zugeführt.
Für die schnelle und einfache Aufgabe von Bohrkernen oder großen Mengen an Schüttgut ist ein spezieller Trichter erhältlich. Der Deckel kann zum Schutz vor Rückspritzern geschlossen werden.
Zusätzlich zum Standardauffanggefäß, das bis zu 10 l Probe aufnimmt, stehen zwei weitere Optionen zur Verfügung.

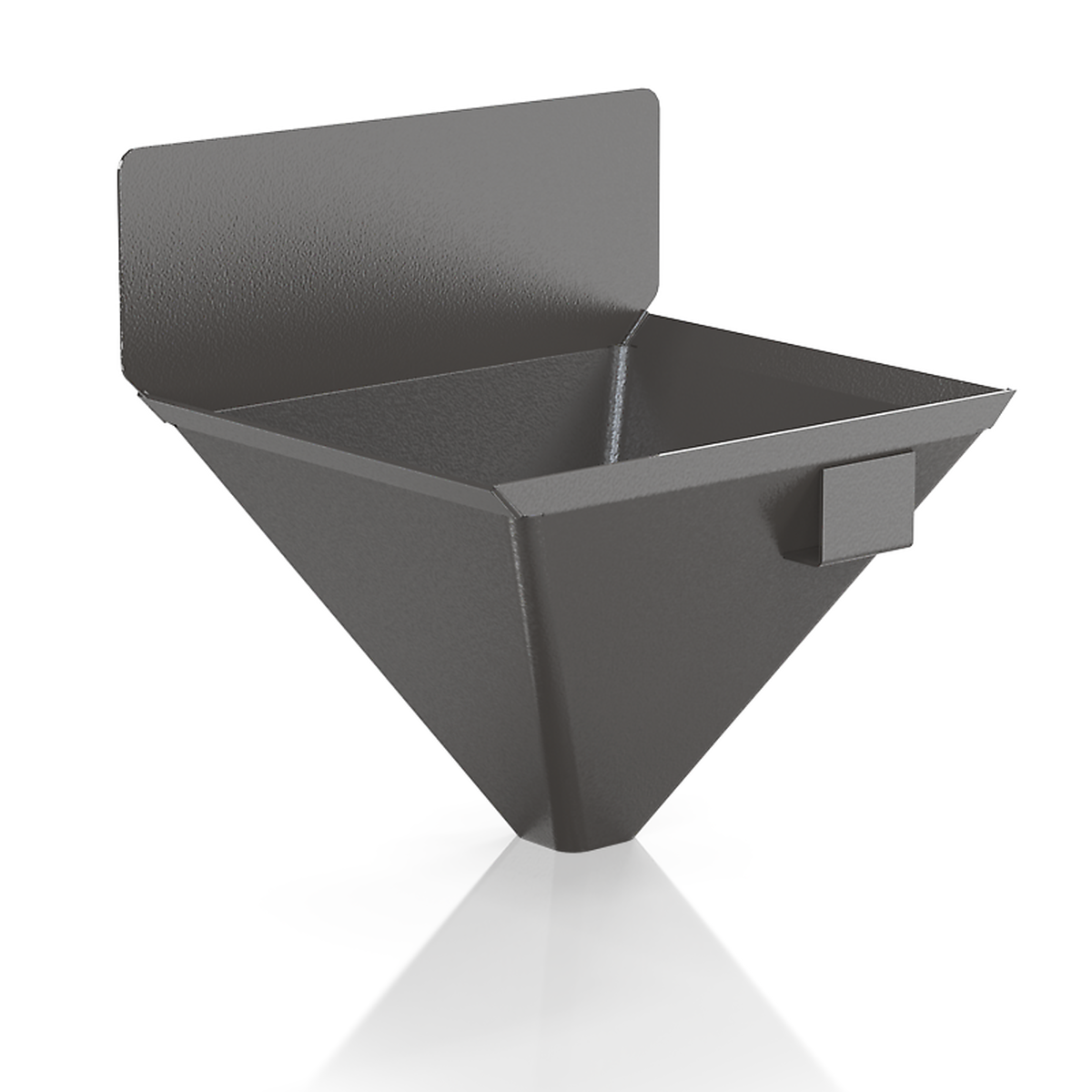

Für den kontinuierlichen Betrieb ist der Auffangbehälter mit Auslauf optimal geeignet.
Das großvolumige Auffanggefäß ist für bis zu 26 l Probematerial ausgelegt und wird mit flexiblem Verbindungsflansch und einem Untergestell auf Rädern ausgeliefert. Diese Version ist bestens für den staubfreien Betrieb geeignet.
Die kraftvollen RETSCH Backenbrecher sind ideal für die Grob- und Vorzerkleinerung von z. B. Baustoffen, Erzen, Granit, Oxidkeramiken, Quarz, Schlacke, Silizium, Steinkohle, Wolframlegierungen, Zementklinker u. v. m.
Zementklinker
Keramik
Katalysatoren
Bohrkern
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
| Anwendungsbereiche | Grob- und Vorzerkleinerung |
| Anwendungsbereich | Baustoffe, Chemie / Kunststoffe, Geologie / Metallurgie, Glas / Keramik, Maschinenbau / Elektrotechnik, Umwelt / Recycling |
| Aufgabegut | mittelhart, hart, spröde, zäh |
| Zerkleinerungsprinzip | Druck |
| Aufgabekorngröße* | < 220 x 90 mm |
| Endfeinheit* | < 2 mm |
| Durchsatz* | 400 kg/h |
| Material der Mahlwerkzeuge | Manganstahl, Wolframcarbid, Stahl für schwermetallfreie Zerkleinerung, NiHard4 |
| Maulweite | 220 x 90 mm |
| Mahlspaltverstellung | 0 - 30 mm |
| Spaltweitenanzeige | Maßstab |
| Nullpunkt Justage | Ja |
| Anzeige Brechbackenverschleiß | ja, bis minus 10 mm |
| Abnehmbarer Trichter | Ja |
| Staubabsaugung | Ja |
| Zentralschmierung | nein |
| Einbauversion | Optional |
| Auffangbehälter | 10 l |
| Untergestell | Vario-Frame (verstellbar für kontinuierliche Prozesse) |
| Antrieb | Drehstrommotor |
| Antriebsleistung | 5.5 kW |
| Elektrische Anschlusswerte | verschiedene Spannungen |
| Netzanschluss | 3-Phasen |
| Schutzart | IP 55 |
| B x H x T geschlossen | 695 x 1399 x 719 mm |
| Gewicht, netto | ~ 400 kg |
| Normen / Standards | CE |
Der Backenbrecher BB 400 ist ein robuster und leistungsstarker Einschwingenbrecher. Das Aufgabegut gelangt durch den rückspritzfreien Trichter in den Mahlraum.
Die Zerkleinerung erfolgt in dem keilförmigen Schacht zwischen dem festen und dem von einer Exzenterwelle bewegten Brecharm. Durch den elliptischen Bewegungsablauf wird das Aufgabegut zerdrückt und nach unten geführt.
Sobald das Gut feiner als die unterste Brechspaltverstellung ist, fällt es in einen herausnehmbaren Auffangbehälter. Die stufenlose Spalteinstellung gewährleistet dabei eine optimale, dem Aufgabegut und der gewünschten Endfeinheit entsprechende Einstellung.
