Die Trommelmühle TM 300 wird für die Aufbereitung von Granulaten und Pulvern durch Trocken- oder Nassvermahlung eingesetzt. Diese vielseitige Mühle kann durch Verwendung des entsprechenden Moduls entweder als Kugel- oder als Stabmühle betrieben werden. Um einen effizienten Mahlprozess zu gewährleisten, ist es wichtig, eine ausreichende Anzahl von Kugeln oder Stäben zu verwenden. Je nach Probenmaterial kann eine Endfeinheit von unter 20 µm erreicht werden.
Die Trommelmühle besteht aus einem Antriebsmotor, der auf einem robusten Stahlrahmen montiert ist, sowie einem Satz Trenngitter und einem Auffanggefäß. Die TM 300 verfügt über einen Spann- und Sicherungsmechanismus, der einen einfachen Zugang zum Mahlgut ermöglicht. Dank eines Schnellverschlusses lässt sich der Trommeldeckel mühelos abnehmen, was die Reinigung erleichtert.
Der TM 300 kann ein Probenvolumen von bis zu 20 l aufnehmen und ist daher auch für Upscaling-Prozesse geeignet.
Die TM 300 zeichnet sich durch ihre benutzerfreundlichen Eigenschaften aus. Der einfache Kippmechanismus ermöglicht ein schnelles und unkompliziertes Entleeren des Mahlbechers. Der abnehmbare Sammelbehälter vereinfacht die Probenentnahme und ermöglicht dem Bediener einen bequemen Zugriff auf das zerkleinerte Material.
Die solide Schallschutzhaube trägt zu einer ruhigeren und angenehmeren Arbeitsumgebung bei.
Die TM 300 ist mit einem Not-Aus-Schalter ausgestattet, der den Mahlvorgang bei unvorhergesehenen Ereignissen schnell und zuverlässig unterbricht und damit die Sicherheit des Anwenders erhöht.
Die neu gestalteten Trommeln und Trommeldeckel der TM 300 bieten eine deutlich verbesserte Handhabung. So kann der Deckel mit nur einer Schraube befestigt werden, was auch bei Nassmahlung eine perfekte Abdichtung gewährleistet.
Prozessparameter wie Mahldauer oder Start/Stopp lassen sich bequem über das große Display der TM 300 einstellen. Dazu zählen:
Die TM 300 bietet für die verschiedenen Anwendungsbereiche Mahltrommeln in Standardgrößen von 5 bis 43,4 Litern. Damit lässt sich die Mühle an ein breites Spektrum von Zerkleinerungsaufgaben anpassen.
Ein optionales Trenngitter ermöglicht die bequeme Separierung von Kugeln und Probe nach dem Mahlvorgang. Es ist geeignet für Mahlkugeln der Größen 10, 20 oder 30 mm. Ein Anschluss für die Staubabsaugung ist vorhanden, um die Freisetzung von Staub zu verhindern.
Der Mahlbecher ist mit einer Dichtung ausgestattet, die eine sichere Abdichtung für einen verlustfreien Mahlbetrieb gewährleistet und so die Effizienz des Prozesses erhöht.
5-liter Mahltrommel
21.7-liter Mahltrommel
Trenngitter
Die maximale Aufgabegröße des Probenmaterials hängt von Eigenschaften wie Härte und Bruchverhalten ab. Ideal für die TM 300 ist eine Partikelgröße von etwa 5 mm. Größere Partikel sind akzeptabel, sollten aber 15 mm nicht überschreiten. Für Probenklumpen, die sehr leicht brechen, oder für Desagglomerationseffekte ist eine Aufgabegröße zwischen 20 und 30 mm machbar. Für solche leicht zu verarbeitenden Proben kann der Füllstand auf 20 L erhöht werden.
Werden Spezialtrommeln aus Edelstahl 1.4404 in den Größen 21,7 / 10 / 5 L zusammen mit Mahlkugeln aus Stahl 1.4404 eingesetzt, ist in der TM 300 eine Nassvermahlung möglich. Das Gesamtfüllvolumen für die Nassvermahlung kann die empfohlenen Menge für die Trockenvermahlung überschreiten. Es kann hilfreich sein, eine größere Zahl kleiner Mahlkugeln zu verwenden, um die Reibungseffekte zu verstärken.
| Mahltrommel | Masse Mahlkugeln | Mahlkugelgröße (mm) | Anzahl Stäbe | Optimale Probemenge (L) |
| 5 l | 10 kg | <5 | 10 | 20 | 30 | - | 1 - 1.5 |
| 10 l | bis zu 20 kg | <5 | 10 | 20 | 30 | - | 2 - 2.5 |
| 21.4 l | 40 kg | <5 | 10 | 20 | 30 | - | 4 - 5 |
| 43.4 l | - | - | 8 | 9 - 20 |
Der Benutzer kann die Mahltrommel in fünf verschiedenen Positionen einstellen, und diese durch eine Schraube sichern. Dies gewährleistet ein einfaches Befüllen und Entleeren der Trommel, verbessert aber auch den Misch- und Mahlprozess. Das größte Stabmodul von 43,4 L kann aus Platzgründen nicht in die Mischposition gebracht werden.
Befüllposition
Mischposition
Mahlposition
Position zum Entleeren
Position zum vollständigen Entleeren
Ein weiteres Einsatzgebiet der TM 300 ist die Ermittlung des Arbeitsindex nach Bond. Der Bond-Work-Index wird zur Bewertung der Mahleffizienz und zur Berechnung der erforderlichen Mahlleistung bei der Auswahl von Zerkleinerungsmaschinen in der Planungsphase großer Anlagen verwendet. Die korrekte Bestimmung des Arbeitsindex ist entscheidend für die genaue Planung und Abschätzung der mit dem Zerkleinerungsprozess verbundenen Kosten in Branchen wie Zement, Bergbau oder Stahl.
Für das Verfahren können sowohl das Modul Kugelmühle als auch das Modul Stabmühle eingesetzt werden. Um einen geschlossenen Mahlkreislauf zu simulieren, sind mindestens 15 bis 20 kg Probenmaterial erforderlich.
Der Ball Mill Work Index (BWI) wird für die Ermittlung der Korngröße von 2,1 mm bis 100 µm verwendet. Die Probe muss auf die unten genannten Partikelgrößen vorzerkleinert werden.
RETSCH Trommelmühlen sind echte Allrounder. Sie homogenisieren zum Beispiel: Abfall, Aktivkohle, Böden, Bentonit, Beton, Carbonfasern, Cellulose, chemische Produkte, Elektronikschrott, Erze, Farben und Lacke, Fasern, Gewebe, Gips, Glas, Haare, Halbedelsteine, Holz, Hydroxylapatit, Kalkstein, Kaolin, Katalysatoren, Keramik, Klärschlamm, Knochen, Kohle, Koks, Kompost, Legierungen, Metalloxide, Mineralien, Papier, Pflanzenteile, Pharmazeutische Produkte, Pigmente, Polymere, Quarz, Saatgut, Schlacke, Tabak, Tonminerale, Zementklinker,

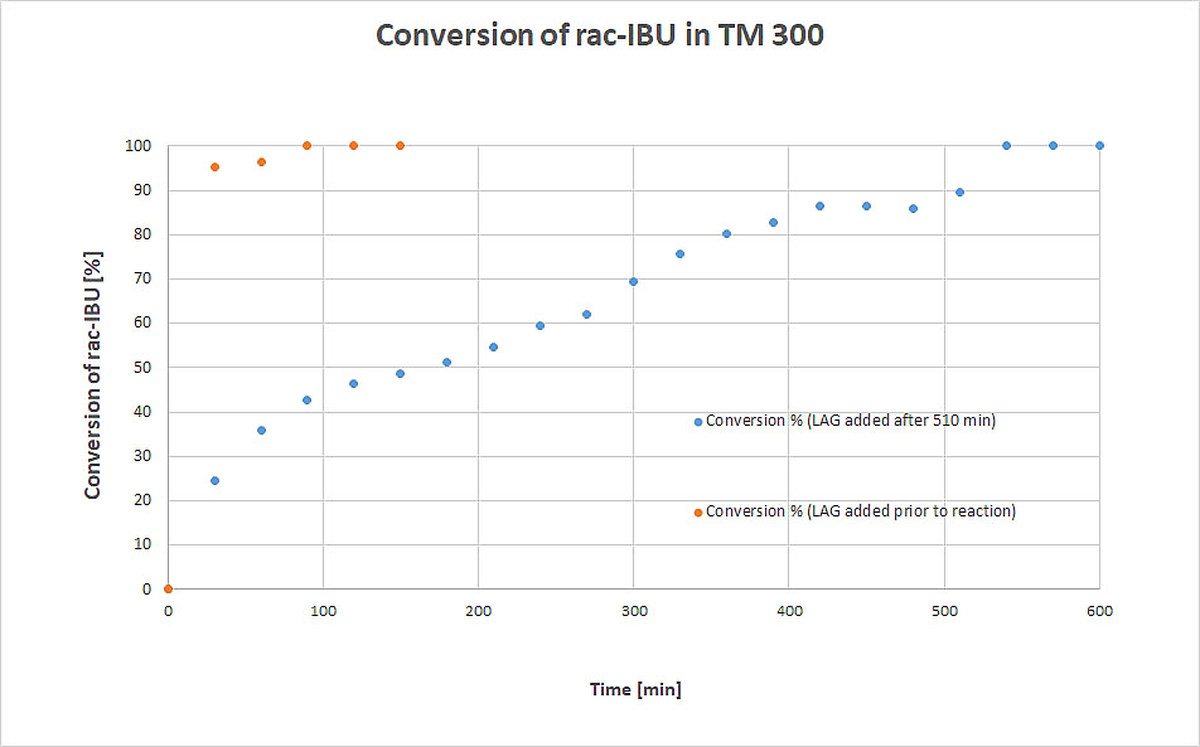

5 L Probe
21,7-Liter Kugelmodul
Vorzerkleinerung:
40 kg x 20 mm Mahlkugeln
4 h bei 60 min-1
Feinzerkleinerung:
40 kg x 10 mm Mahlkugeln
5 h bei 60 min-1
4,5 L Probe
21,7 L Kugelmodul
Vorzerkleinerung:
40 kg x 30 mm Mahlkugeln
3 h bei 60 min-1
Feinzerkleinerung:
40 kg x 10 mm Mahlkugeln
4 h bei 60 min-1
25 kg Probe
43,4 L Stabmodul
8 Mahlstäbe
1 h bei 80 min-1
4,2 L Probe
21,7 L Kugelmodul
40 kg x 30 mm Mahlkugeln
5 h bei 70 min-1
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
| Anwendungsbereiche | Zerkleinern, mischen Nutzung als Bond Index Tester: Quantifizierung der Mahlbarkeit von Erzen und Mineralien |
| Anwendungsbereich | Agrarwissenschaften, Baustoffe, Biologie, Chemie, Geologie / Metallurgie, Glas / Keramik, Maschinenbau / Elektrotechnik, Medizin / Pharma, Umwelt / Recycling |
| Aufgabegut | weich, hart, spröde, faserig - trocken oder nass |
| Zerkleinerungsprinzip | Reibung |
| Aufgabekorngröße* | < 20 mm Nutzung als Bond Index Tester: < 3.35 mm Modul Kugelmühle / 12.50 mm Modul Stabmühle |
| Endfeinheit* | < 20 µm Nutzung als Bond Index Tester: < 100 µm Modul Kugelmühle / 2,100 µm Modul Stabmühle |
| Charge/Aufgabemenge* | Minimum 1 l / Maximum 20 l Nutzung als Bond Index Tester: min. 15 kg Modul Kugelmühle / min. 20 kg Modul Stabmühle |
| Drehzahl | 1 - 80 min-1 Nutzung als Bond Index Tester: 70 min-1 Modul Kugelmühle / 46 min-1 Modul Stabmühle |
| Anzahl der Mahlstellen | 1 |
| Material der Mahlwerkzeuge | gehärteter Stahl, rostfreier Stahl Nutzung als Bond Index Tester: gehärteter Stahl |
| Mahltrommeln | 5 l / 10 l / 21.7 l / 43.3 l Nutzung als Bond Index Tester: 21.7 l Modul Kugelmühle / 43.3 l Modul Stabmühle |
| Einstellung Mahldauer | digital |
| Antrieb | 3-Phasen Asynchron-Motor mit Frequenzumrichter |
| Antriebsleistung | 0,75 kW |
| Elektrische Anschlusswerte | verschiedene Spannungen |
| Netzanschluss | 1-Phasen |
| Schutzart | IP 41 |
| Leistungsaufnahme | ~ 1800 VA |
| B x H x T geschlossen | 1500 x 1200 x 700 mm |
| Gewicht, netto | ~ 306 kg |
| Normen / Standards | CE |
In dieser Trommelmühle wird das Mahlgut (i. d. R. vorzerkleinertes Material) mit den Mahlkugeln in einer Trommel äußeren Kräften ausgesetzt.
Das Kugelmühlenmodul dient zur Feinzerkleinerung fester Stoffe durch Schlagen und Reiben bei trockener Mahlweise. In einer um eine horizontale Achse rotierenden Mahltrommel befinden sich die Mahlkörper und das Mahlgut. Während sich mit größeren Kugeldurchmessern bessere Brucheffekte erzielen lassen, werden mit kleineren Mahlkörpern eine deutlich höhere Endfeinheiten erreicht.
Die Kugel- und die Stabmühle sind nach demselben Prinzip aufgebaut und bestehen aus einem 12x12 Inch Mahlbecher mit Mahlkugeln bzw. aus einem 12x24 Inch Mahlbecher mit Mahlstäben.
Der Mahlbecher ist an einer rotierenden Gabel befestigt, die von einem Motor angetrieben wird, und kann in 3 Positionen eingestellt werden: Mahlbecheröffnung nach oben zur Beladung, horizontale Position zur Vermahlung, Mahlbecheröffnung nach unten zur Materialentnahme.
Zur Durchführung des Bond Index Tests ist die vorgegebene Menge an Mahlkugeln oder Mahlstäben notwendig. Die im Motor eingebaute elektronische Steuerung besitzt einen eingebauten Überlastschutz und erlaubt die Einstellung verschiedener Mahltrommelgeschwindigkeiten, deren exakte Einhaltung sie überwacht.
Bei der Vermahlung entstehen Geschwindigkeitsdifferenzen zwischen Kugeln / Stäben und dem Mahlbecher, welche zu einer Wechselwirkung aus Reib- und Prallkräften führen. Dabei wird die benötigte Zerkleinerungsenergie freigesetzt. Das Zusammenspiel dieser Kräfte bewirkt einen sehr effektiven Zerkleinerungsgrad.
