Scheibenschwingmühlen sind unschlagbar schnell, wenn es um die Aufbereitung von Proben für die Spektralanalytik geht. Die RETSCH Scheiben-Schwingmühle RS 200 wird für die schnelle und reproduzierbare Zerkleinerung von harten, spröden und faserigen Probenmaterialien auf Analysenfeinheit eingesetzt.
Dank ihres leistungsstarken Stabilized-Plane-Drive läuft die RS 200 auch bei schweren Mahlgarnituren stabil und ruhig bei maximaler Drehzahl. Sie produziert Endfeinheiten zwischen 20 und 100 Mikrometern in Sekundenschnelle und mit hervorragender Reproduzierbarkeit.
Mahlgarnituren sind in einer Vielzahl von Größen und Werkstoffen erhältlich. Eine Reihe von Sensoren erkennt Mahlbecher aus Wolfram oder Achat und stellt automatisch die maximal zulässige Geschwindigkeit ein, um optimale Ergebnisse bei gleichzeitiger Schonung des Materials zu gewährleisten.
Scheiben-Schwingmühlen sind dafür ausgelegt, in kürzester Zeit reproduzierbare Analysenfeinheiten speziell für die Spektralanalytik herzustellen. Das Bewegungsregime der freien Massen einer Scheiben-Schwingmühle beeinflusst das Mahlergebnis maßgeblich.
Abb. 1 zeigt die Standardabweichung nach 60 Sekunden Mahldauer. Schon einige wenige große Partikel in der Probe können die Reproduzierbarkeit von RFA Analyseergebnissen beeinträchtigen, daher ist eine geringe Standardabweichung des d90 Wertes von entscheidender Bedeutung.
Mahlparameter
Bedienung und Handhabung des neuen Modells sind noch komfortabler und ergonomischer geworden. Ein Tragegriff erleichtert den Transport der schweren Mahlgarnitur, welche entlang einer Führung in die optimale Position gleitet. Mit der neuen Mahlbecher-Schnellspannung lässt sich der Mahlbecher ohne Kraftaufwand sicher befestigen. Zusätzlich wird die korrekte Position des Bechers durch Sensoren überprüft.
Die Mahlparameter werden bequem über einen einzigen Knopf eingestellt. Das Farbdisplay zeigt neben den aktuellen Einstellungen auch Service- und Bedienhinweise an. Der Anwender kann bis zu 10 Mahlprogramme speichern und bei der Menüführung zwischen 13 Sprachen wählen.
Tragegriffe
Führung
Schnellspannung
Grafikdisplay

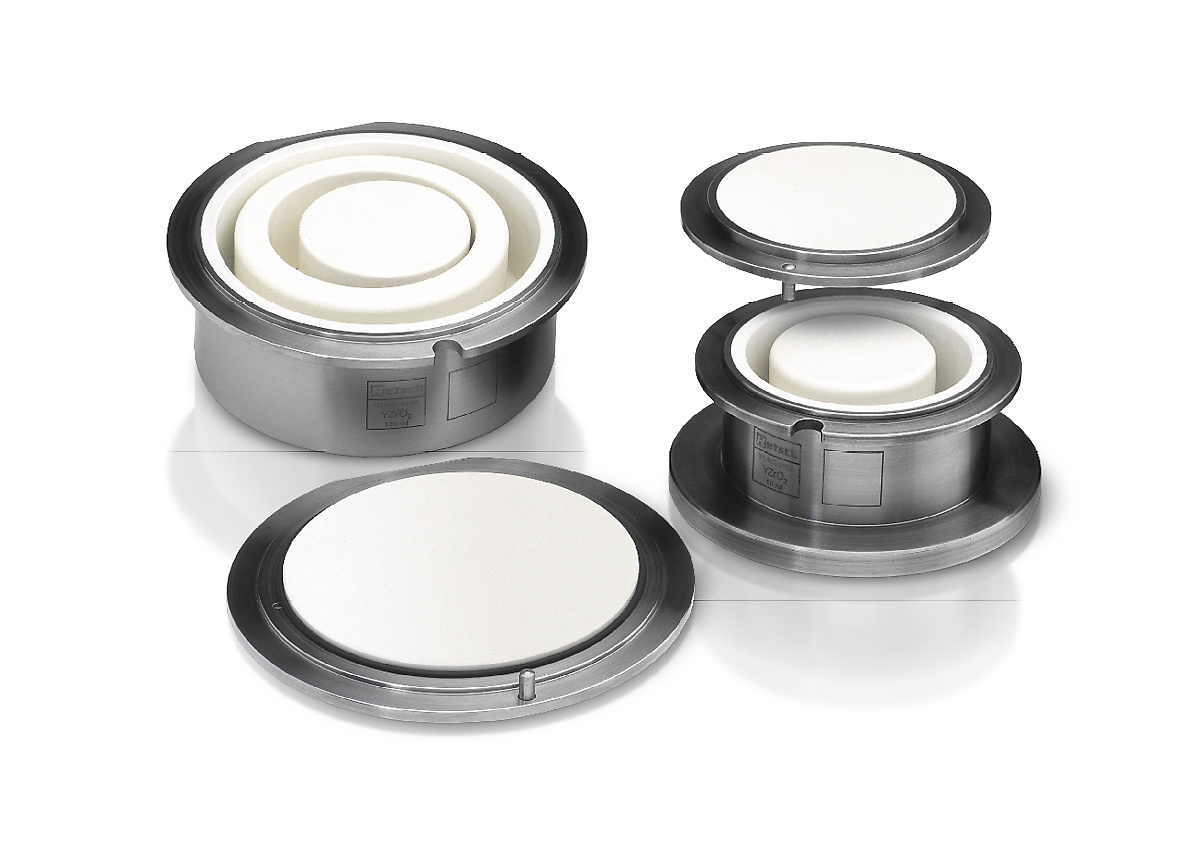

Die Mahlgarnituren wurden speziell für extreme Versuchsbedingungen wie hoher Einzelprobendurchsatz und hohe mechanische Belastung entwickelt.
Um genaue und reproduzierbare Ergebnisse in der Röntgenfluoreszenzanalyse zu gewährleisten, sollte die Probe eine gleichmäßige Partikelgrößenverteilung aufweisen und die zu pressende Tablette sollte so dicht wie möglich sein. Beide Anforderungen werden garantiert erfüllt, wenn unsere Scheibenschwingmühlen in Kombination mit den RETSCH Tablettenpressen zum Einsatz kommen.
Die RETSCH Scheiben-Schwingmühlen zerkleinern in kürzester Zeit z. B. Beton, Böden, Erze, Glas, Keramik, Kohle, Koks, Korund, Metalloxide, Mineralien, Schlacken, Silikate, Zement, Zementklinker u. v. m.
Schlacke
Elektronikschrott
Iridium
Dolomit
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
| Anwendungsbereiche | Zerkleinern, Mischen, Verreiben |
| Anwendungsbereich | Baustoffe, Geologie / Metallurgie, Glas / Keramik, Umwelt / Recycling |
| Aufgabegut | mittelhart, hart, spröde, faserig |
| Zerkleinerungsprinzip | Druck, Reibung |
| Aufgabekorngröße* | < 15 mm |
| Endfeinheit* | < 20 µm |
| Charge/Aufgabemenge* | 15- 250 ml, je nach Größe der Mahlgarnitur |
| Drehzahl bei 50 Hz (60 Hz) | 700 - 1.500 min-1, stufenlos einstellbar |
| Material der Mahlwerkzeuge | gehärteter Stahl, Wolframcarbid, Achat, Zirkonoxid, Stahl 1.1740 (für schwermetallfreie Zerkleinerung) |
| Mahlbechergrößen | 50 ml / 100 ml / 250 ml |
| Einstellung Mahldauer | digital, 00:01 bis 99:59 |
| Speicherbare SOPs (Standard Operating Procedures) | 10 |
| Antrieb | 3-Phasen Asynchron-Motor mit Frequenzumrichter |
| Antriebsleistung | 1,5 kW |
| Elektrische Anschlusswerte | verschiedene Spannungen |
| Netzanschluss | 1-Phasen |
| Schutzart | IP 20 |
| B x H x T geschlossen | 836 x 1220 x 780 mm |
| Gewicht, netto | ~ 225 kg (without grinding set) |
| Normen / Standards | CE |
Die Scheibenschwingmühle zerkleinert durch Druck und Reibung. Die Mahlgarnitur wird mittels Schnellspannhebel auf dem Schwingteller fest gespannt. Der Teller mit der Mahlgarnitur führt horizontale Kreisschwingungen aus. Die im Becher befindlichen Mahlkörper üben durch die Schwingungsbewegungen des Antriebs extreme Druck- und Reibwirkungen auf das Mahlgut aus. Die Kreisschwingungen der Scheibenschwingmühle werden durch einen Unwuchtantrieb mit frequenzgeregeltem 1,5 kW Drehstrommotor erzeugt.
Dank des neuartigen Stabilized-Plane-Drives liegt die Hauptbewegungsrichtung des Antriebs konstant in einer Ebene. Ein Taumeln und somit ungewollte Bewegungen des Mahlbechers werden effektiv verhindert. Ein Sensor in der Scheibenschwingmühle erkennt aufgespannte Achat-Garnituren und begrenzt die Drehzahl auf 700 min-1, um Beschädigungen am Achat zu verhindern.
